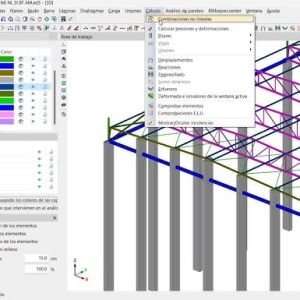

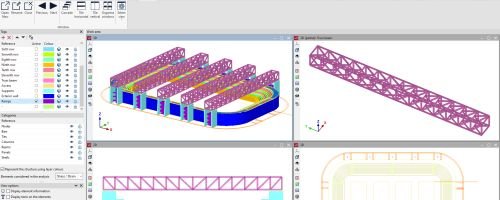

Curso de Proyecto, Cálculo y Construcciones de Estructuras de Aluminio con Cype3D

Dadas sus prestaciones, actualmente resulta indiscutible la utilidad de Cype 3D para la proyección de todo tipo de estructuras constructivas, por lo que cada vez son más los profesionales del sector de la construcción que se interesan por conocer en profundidad sus rudimentos, a fin de poder acometer de un modo ágil y sencillo el cálculo de estructuras en tres dimensiones de barras de distintos materiales, y de poder realizar el dimensionamiento de su cimentación y de las uniones que resulten pertinentes. Es más, este software, ideado por la empresa española Cype Ingenieros, permite calcular:

• Los esfuerzos sobre los elementos de arriostramiento frente a acciones horizontales, permitiendo así proyectar tirantes que, para impedir la separación de los pares, trabajen a tracción, aplicando dos fuerzas que actúen en sentido opuesto y que, a partir de dicho esfuerzo, tiendan a estirar el cuerpo sobre el que operan.
• Las tensiones a soportar, al objeto de poder contribuir a aliviarlas.

El hecho de que Cype 3D aborde el cálculo de estructuras de barras de distintos materiales resulta especialmente interesante, dado que, pese a sus cualidades (ligereza y resistencia a la tracción y a posibles agresiones, principalmente), es difícil hallar aluminio en estructuras de construcción; y esto no tiene que ver únicamente con su precio, sino también con el hecho de que hoy en día continúa siendo escasa la información disponible en cuanto a las consideraciones a tener en cuenta en relación al diseño de estructuras construidas con este material.

El aluminio, no obstante, es idóneo para determinadas zonas, en las que haya de estar expuesto, por ejemplo, a inclemencias meteorológicas, dado que sus necesidades de protección frente a la corrosión son mínimas. Es por ello que se trata de una excelente opción para puentes, torres, castilletes, pilares, columnas, perfiles, etcétera. No en vano, su fortaleza permite su uso en estructuras complejas y ligeras, y lo convierte en una alternativa que resulta adecuada también para soportar cargas extremas, como, por ejemplo, las de grandes edificios.

A medida que avance en la materia de este Curso de Proyecto, Cálculo y Construcciones de Estructuras de Aluminio con Cype3D, el alumnado descubrirá las particularidades de este programa, que puede funcionar de forma independiente o dentro de CypeCAD como estructura 3D integrada; y podrá analizar correctamente la estructura a calcular, para dimensionarla adecuadamente en función de las necesidades planteadas en el proyecto.

El objetivo prioritario de este curso es dotar al alumnado de las herramientas necesarias para que se convierta en un experto en el cálculo de estructuras de aluminio mediante Cype 3D; y, para lograrlo, descubrirá cómo:

• Introducir los datos para su posterior análisis y tratamiento
• Realizar el cálculo de una estructura y revisar los resultados obtenidos
• Elaborar la documentación precisa para acometer el proyecto

Para un óptimo aprovechamiento de la materia de este curso, es conveniente que el alumnado cuente con amplios conocimientos de partida en ingeniería o en arquitectura.

1. Introducción
   1. Introducción
   2. Descarga del Programa
      1. Versión profesional
      2. Versión After Hours
      3. Versión de evaluación
      4. Licencia temporal
      5. Versión Campus
   3. Características de CYPE
      1. Estados límite, hipótesis, combinaciones y cargas
      2. Tipología de nudos
      3. Tipologías estructurales de barras
   4. El alumnio como Material de Construcción
      1. Obtención del Aluminio
      2. Fabricación de Productos de Aluminio
      3. Propiedades del Aluminio
      4. Corrosión del Aluminio
      5. Protección del Aluminio
2. Descripción de la Obra / Estructura
3. Generador de Pórticos
   1. Introducción
   2. Creación de Archivo y del Primer Pórtico
   3. Datos Generales
      1. Sobrecarga de viento
      2. Sobrecarga de nieve
      3. Combinaciones de cargas para cálculo de correas
   4. Cálculo de las Obras
   5. Exportación a CYPE 3D y Conclusión
   6. Funciones
4. Geometría de la Estructura
   1. Introducción
5. Nudos y Uniones
   1. Menú Nudos
      1. Vinculación interior
      2. Vinculación exterior
      3. Ligadura
   2. Menú Uniones
   3. Uniones Soldadas
   4. Uniones Atornilladas
6. Barras y Predimensionamiento
   1. Menú Barras
      1. Grupo 1: Edición
      2. Grupo 2. Descripción
      3. Grupo 3. Piezas
      4. Grupo 4. Pandeo y extremos
      5. Grupo 5. Flechas
      6. Grupo 6. Resistencia al fuego
      7. Grupo 7. Conexión de láminas
      8. Grupo 8. Búsqueda e información
      9. Grupo 9. Generar nudos en puntos de corte
   2. Predimensionamiento
7. Pandeo de Barras y Limitación de Flechas
   1. Pandeo
      1. Pandeo
      2. Pandeo Lateral
      3. Articular Extremos y Empotramiento en Extremos
   2. Flechas
      1. Creación de Grupos de Flechas
      2. Edición de Grupos de Flechas
      3. Flecha Límite
8. Cargas: Cálculo e Implementación
   1. Introducción
   2. Cargas Gravitatorias
      1. Hipótesis de Carga
      2. Escala de Visualización
      3. Unidades de Medida
      4. Cargas Permanentes
      5. Sobrecarga de Uso
      6. Sobrecarga de Nieve
   3. Cargas de Viento
   4. Cargas Sobre Nudos
   5. Cargas sobre Paños y Cargas Superficiales
      1. Cargas sobre paños
      2. Cargas superficiales
9. Cálculo y Redimensionado
   1. Introducción
   2. Comprobación de Resultados
   3. Análisis de la Estructura
      1. Desplazamientos
      2. Reacciones
      3. Empresillado
      4. Esfuerzos
      5. Deformada e isovalores de la ventana activa
   4. Representación 3D
      1. Proyección en perspectiva cónica
      2. Proyección isométrica (paralela)
10. Cimentación y Placas de Anclaje
    1. Placas de Anclaje
    2. Cimentación
11. Anejos de Proyecto
    1. Planos
       1. Obtención de listados
       2. Obtención de planos
    2. Complementos
