Curso Práctico de ISTRAM-ISPOL Ingeniería Civil

La incorporación de las nuevas tecnologías a la empresa ha supuesto un salto cualitativo en cualquier actividad, incluidas las llevadas a cabo por ingenieros y técnicos. De hecho, desde hace casi tres décadas cuentan con una herramienta altamente eficaz para el diseño y el control constructivo de proyectos de obra civil: ISTRAM/ISPOL, una aplicación completa y eficaz pensada específicamente para el diseño de obras lineales en el ámbito de la ingeniería civil que crece a la medida de las peticiones de sus usuarios.

Este software, desarrollado y comercializado por la compañía española Buhodra Ingeniería SA, está basado en BIM (Building Information Modeling), una metodología de trabajo colaborativa para la gestión de proyectos de edificación u obra civil a través de maquetas digitales. Se trata, así, de una aplicación que sobresale gracias a su potencia de cálculo y por la concepción global que ofrece de cada proyecto.

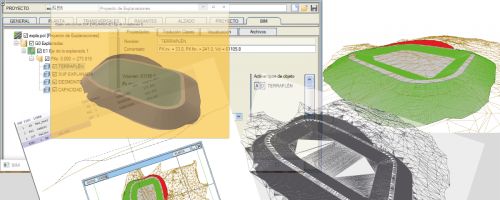

A diferencia de otras aplicaciones, ISTRAM/ISPOL cuenta con un entorno de trabajo diseñado para permitir al ingeniero mecanizar los datos geométricos de cada elemento del proyecto, permitiéndole mostrarlos visualmente y obtener información al instante, sin necesidad de acudir a cuadros de diálogo complejos. De hecho, a fin de facilitar su uso, posibilita la configuración de plantillas dinámicas de dibujos de planos, y ofrece una gran variedad de listados de geometría, mediciones, replanteo, datos y control, tuberías, ferrocarriles y exportación.

Además, ISTRAM/ISPOL es una aplicación altamente intuitiva, por lo que ofrece una enorme versatilidad. En este sentido, cabe destacar que su estructura modular permite escoger el tipo de configuración adecuada a cada caso, para así abordar proyectos de todo tipo: desde la planificación de carreteras hasta redes de abastecimiento u otros proyectos más complejos.

Todo ello, junto al hecho de que los productos ISTRAM son desarrollados por profesionales del mundo de la ingeniería civil y de las tecnologías de la información que favorecen su evolución en función de las propias peticiones de desarrollo de sus clientes, hace que esta herramienta, cuya primera versión se lanzó al mercado en 1991, sea líder en el ámbito internacional en lo que a software para desarrollo de proyectos de ingeniería civil se refiere.

A través de este Curso Práctico de ISTRAM/ISPOL Ingeniería Civil , el alumnado adquirirá las nociones indispensables para trabajar con el programa de un modo eficiente y para, de este modo, obtener con él todo tipo de mediciones volumétricas y de crear completos planos e informes referidos a sus proyectos. Para tal efecto, además, se le proporcionará sin coste adicional una licencia de uso de ISTRAM/ISPOL de seis meses de duración, para que pueda poner en práctica lo estudiado y llevar a cabo su aprendizaje en las mejores condiciones.

Si estás interesado en profundizar tus conocimientos sobre la metodología BIM, tenemos disponible el siguiente curso:

• Curso de Metodología BIM

A través de este curso práctico, se busca que el alumno se acerque al uso de este programa, que destaca por lo intuitivo de su interfaz, facilitándonos el diseño de todo tipo de proyectos, desde los más sencillos hasta los más complejos. Por tanto, siendo capaz de:

• Realizar todo tipo de mediciones volumétricas
• Crear planos
• Obtener informes referidos a sus proyectos

Para un óptimo aprovechamiento del contenido didáctico de este curso, es preciso que el alumno sea ingeniero, arquitecto o técnico de obra, o cuente con amplios conocimientos en estas materias.

1. Introducción e importación de ficheros
   1. Introducción
   2. Primeros pasos y conceptos
      1. Estructura de carpetas
      2. Librerías
      3. Arranque de la aplicación e interfaz básica
   3. Importación de archivos de dibujo
      1. Importación de ficheros .dwg/.dxf
      2. Gestor de capas
      3. Conversión de líneas
      4. Conversión de rótulos
      5. Conversión de símbolos
      6. Diccionarios
2. Cartografía Digital, Topografía y generación de modelos
   1. Funcionamiento del programa
      1. Cartografía, topografía y diseño de los ejes en planta
      2. Diseño de los ejes en alzado o definición de rasantes
      3. Definición de sección trasversal y cálculos: perfiles trasversales de proyecto
      4. Generación y presentación de resultados, cálculos avanzados
      5. Estructura única para diferentes grados de complejidad y de tipo de proyecto
   2. Entidades gráficas
      1. Modo decorado y no decorado
      2. Entidades básicas
      3. Entidades compuestas
   3. Asignación y edición de cotas a puntos y líneas
      1. Cota a una línea
      2. Cota a líneas según una banda
      3. Cota a un símbolo
      4. Etiquetado de curvas de nivel y de puntos
      5. Generación de cuadros de coordenadas
   4. Medidas
   5. Topografía y modelos triangulados
      1. Obtención de datos topográficos
      2. Tipos de datos topográficos
      3. Otra forma de obtención de datos
      4. Generación / densificación de un curvado
      5. Ficheros .ttp
   6. Conclusión
3. Definición de obra lineal
   1. Estructura de ficheros de un proyecto
   2. Definición del eje en planta
      1. Ventana flotante de planta y menú vertical
      2. Tipos de alineaciones básicas
      3. Ejemplo práctico de definición de un eje en planta
      4. Designación de clotoides y aplicación de la normativa
      5. Guardado del fichero de ejes en planta .cej
      6. Listados de resultados de planta
   3. Introducción a los perfiles
      1. Perfiles transversales y longitudinales
      2. Determinación de los puntos donde debe obtenerse un perfil
      3. Definición de la rasante
      4. Almacenamiento de los datos de definición
      5. Generación de planos de perfiles longitudinales
   4. Obtención perfiles transversales del terreno
      1. Acceso al menú transversales
      2. Generación de los archivos de perfiles transversales
      3. Determinación de PK’s donde se obtendrá un perfil (equidistancia)
      4. Inclusión de puntos de cambio en sección de proyecto
      5. Otros puntos singulares de libre elección
      6. Modos de extracción de perfiles a partir de la cartografía cargada
      7. Inclusión de otras superficies en el proceso
   5. Edición de un fichero de perfiles
   6. Otras herramientas del menú replanteo y perfil
      1. Extracción de perfiles longitudinales del terreno
      2. Replanteo del eje en planta
   7. Diseño de la rasante
      1. Menú “Rasantes”
      2. Carga y descarga de terreno
      3. Definición de la rasante y de los acuerdos
      4. Modificación dinámica o en tiempo real
      5. Listado de rasante
      6. Guardado de la rasante
      7. Utilidades del menú
   8. Consideraciones finales
      1. Consideraciones geométricas
      2. Determinación de las necesidades de terreno
      3. Consejos
   9. Conclusión
4. Sección Transversal de una obra lineal
   1. Introducción al diseño de la sección transversal
   2. Plataforma
      1. Acceso al menú
      2. Menú lateral para los submenús de alzado
      3. Vía y traviesa
      4. Anchos de vía
      5. Peraltes
      6. Capa de forma
      7. Excentricidad y entrevía
      8. Plataforma
      9. Fichero de datos del alzado
   3. Elementos asociados a desmonte
      1. Opciones generales del menú
      2. Punto de control y enganche de la cuneta
      3. Berma en pavimento de desmonte
      4. Cuneta
      5. Tierra/Bóveda
      6. Desmonte en roca
      7. Muro en desmonte
   4. Elementos asociados a terraplén
      1. Opciones generales
      2. Berma en pavimento de terraplén
      3. Taludes de terraplén
      4. Muro en terraplén
   5. Otros elementos de las secciones tipo
      1. Vectores
      2. Berma de despeje
      3. Cunetas de guarda
   6. Zona de cálculo y guardado de datos
      1. Zonas de cálculo (tramificación)
      2. Fichero de datos del Alzado
   7. Conclusión
5. Cálculo del eje y edición de perfiles
   1. Introducción
   2. Cálculo del proyecto y visualización de perfiles
      1. Obtención del fichero solución
      2. Cálculo desde “Alzado”
      3. Cálculo desde la ventana de “Proyecto”
      4. Visualización del fichero ISPOL#.per
   3. Otras herramientas del editor de perfiles
      1. Generalidades
      2. Editor de perfiles
      3. Operaciones elementales
   4. Conclusión
6. Obtención de resultados: planos y listados
   1. Introducción
   2. Generación de dibujos y planos
      1. Dibujo de la planta
      2. Dibujo del longitudinal
      3. Dibujo de los perfiles transversales
      4. Menú Impresión
   3. Listados
      1. Eje en planta y en alzado
      2. Mediciones
      3. Diagrama de masas
      4. Zonas de ocupación
      5. Aparatos de vía y piquetes de vía libre
      6. Eje de la vía
      7. Replanteo y control del carril
      8. Ripado de vía
      9. Bateadora Plasser
